GENES

제이엠 패널 제네스

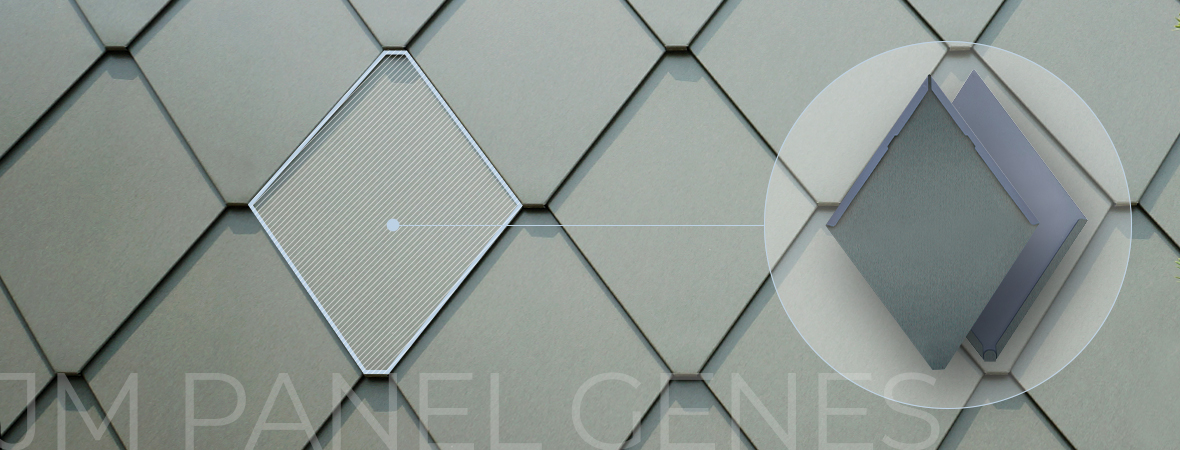

제품 설명

제품 특징

제네스는 실용신안등록된 제품으로 기존 평이음 방식보다 기능적, 디자인적인 면에 향상된 패널입니다.
침수 및 누수를 방지하기 위한 이음부 처리 및 결합부의 음영을 극대화 시키는 디자인은 기존의 메탈의 시공방식과 전혀 다른 감각적인 디자인을 완성시킵니다.

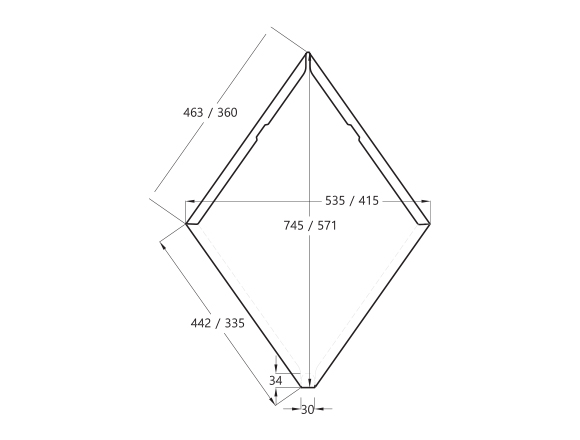

공급 규격

제품 종류 노출 면적 장/㎡ 장/1평 평클립
제네스 시스템 400 360 x 335 mm 8.3 장 27.4 장 장당 2개
제네스 시스템 500 463 x 442 mm 4.4 장 14.5 장 장당 2개

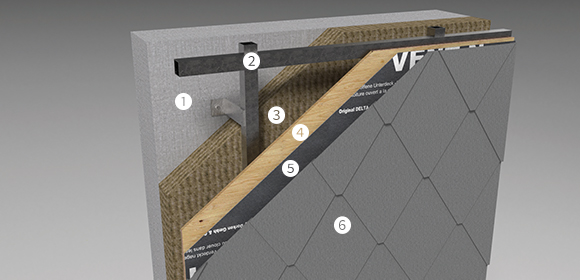

3D 전개도

    • ❶ 콘크리트
    • ❷ 각파이프
    • ❸ 단열재
    • ❹ 내수 합판
    • ❺ DELTA VENT N 투습방수지
    • ❻ JM PANEL GENES

설치 방법

  • 하지틀 공사 JM Panel GENES 설치를 위해 구조체 (철근콘크리트)에 각관 하지를 수평, 수직을 맞추어 시공합니다. 하지틀에 내수합판, 투습방수지를 시공하여 방수를 하도록 합니다.
  • JM Panel GENES 설치 JM Panel GENES 설치는 별도의 클립이나 체결부속이 필요 없이 간단한 시공이 가능합니다. 패널의 상부에 피스시공을 위한 홀이 있으며, 좌우, 상하 긴결부를 끼워서 시공하게 됩니다.
  • JM Panel GENES 후레슁 설치 JM Panel GENES 패널 설치의 완결성을 위한 후레슁 공사는 방수를 위해서도 아주 중요합니다. 각의 시공부에 맞는 후레슁을 이용하여 빗물이 패널 안쪽으로 타고 들어가는 것을 방지해 줍니다. 또한 후레슁 사용으로 디자인적 완결성을 더해줍니다.
  • JM Panel GENES 시공의 편의성 JM Panel GENES 패널은 실란트의 사용을 최소화하여 실란트 사용 부위에서 발생하는 오염이 없습니다. 또한 복잡한 긴결 철물이 필요치 않은 간편한 시공방식으로 편의성이 증대되었고, 빠르고 경제적인 시공이 가능합니다.

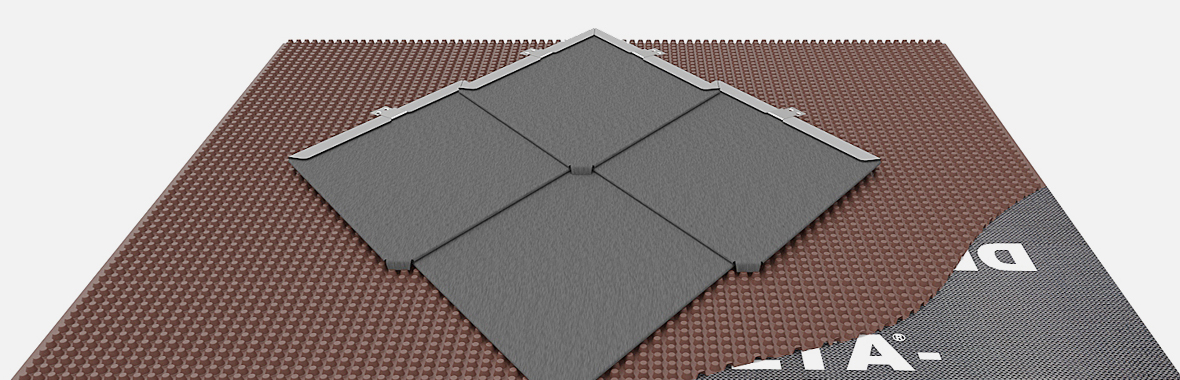

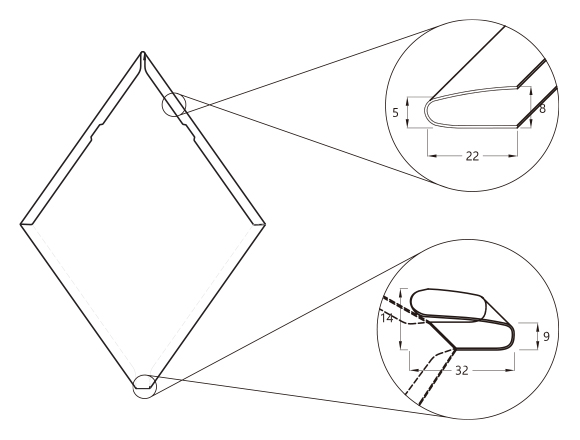

패널 결합
