V250 제품 설명

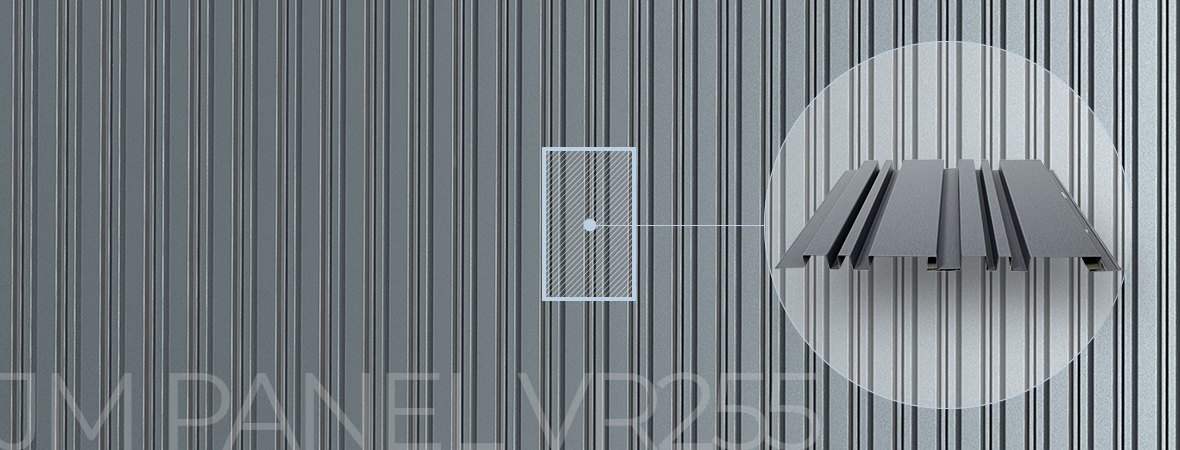

JM PANEL VR255

JM Panel VR255는 건축가 및 디자이너의 미학적 요구와 시공사의 경제성, 시공성을 고려하여 생산 된 제품입니다.
획일적인 디자인의 금속 파사드를 탈피하여 규칙적인 직선의 선율을 짜임새있게 표현할 수 있는 제품으로
모던함을 추구하는 현대건축의 트렌드에 맞춘 수직성을 강조한 패턴으로 단독주택부터 대형 상업시설에 이르기까지 다양한 건축물에 적용가능한 제품입니다.
또한 다양한 재질과 색상의 적용이 가능하여 건축물의 입면, 천정, 인테리어에 전반적으로 사용 가능합니다.

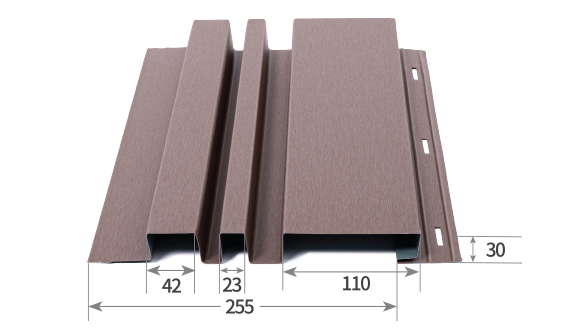

공급 규격

전체 면적 노출 폭 제품 용도 시공 방향 가공 소재
W500 x L x H30 mm 노출폭: 255 / L=주문 치수 제작 건축물의 내·외장 마감재 수직 또는 수평 방향 시공 가능 징크, 알루미늄, 고내식 고내후 합금도금강판, 동판

V255 샘플

WOOD

  • JMAC
    WD 01 내추럴 우드
  • JMAC
    WD 02 레드브라운 우드
  • JMAC
    WD 03 다크브라운 우드
  • JMAC
    WD 04 콘크리트 우드

ZINC

  • JARDEN ZINC
    텍스쳐 그레이
  • JARDEN ZINC
    오닉스 블랙
  • JARDEN ZINC
    소노마 레드
  • JARDEN ZINC
    오션 블루
  • JARDEN ZINC
    가넷 그린
  • PREMIUM JAL ZINC
    001 그레이
  • PREMIUM JAL ZINC
    002 블랙
  • PREMIUM JAL ZINC
    003 레드
  • PREMIUM JAL ZINC
    004 블루
  • PREMIUM JAL ZINC
    005 그린
  • PREMIUM JAL ZINC
    006 진회색
  • PREMIUM JAL ZINC
    007 황금색
  • Premium JAL ZINC
    Premium JAL 008 브라운
  • JMAC
    ZN 01 라이트 그레이(무광)
  • JMAC
    ZN 02 다크 그레이(무광)
  • JMAC
    ZN 03 챠콜 그레이(무광)
  • JMAC
    ZN 04 블랙(무광)
  • JMAC
    ZN 05 다크 블랙(무광)
  • JMAC
    ZN 06 오닉스 블랙(무광)
  • JMAC
    ZN 07 브론즈(무광)
  • JMAC
    ZN 08 네이비(무광)
  • JMAC
    ZN 09 블루그레이(무광)
  • JMAC
    ZN 10 오션 블루(무광)

METALIC

  • JMAC
    ML 01 메탈릭 실버

SOLID

  • JAL ZINC
    201 솔리드 회색
  • JAL ZINC
    202 솔리드 진회색
  • JAL ZINC
    203 솔리드 퓨어 화이트
  • JAL ZINC
    204 솔리드 무광 블랙
  • JMAC
    NC 01 불연 진회색
  • JMAC
    NC 02 불연 블랙
  • JMAC
    NC 03 불연 화이트
  • JMAC
    SD 01 퓨어 화이트

WRINKLE

  • JAL ZINC
    301 링클 검정색
  • JAL ZINC
    302 링클 진회색
  • JMAC
    WK 01 링클 회색
  • JMAC
    WK 02 링클 검정색
  • JMAC
    WK 03 링클 와인색
  • JMAC
    WK 04 링클 진회색

STONE

  • JAL ZINC
    401 슬레이트 회색
  • JAL ZINC
    402 슬레이트 밤색
  • JMAC
    ST 01 마블 스톤 블루
  • JMAC
    ST 02 마블 스톤 그레이
  • JMAC
    ST 03 라임 스톤 그레이
  • JMAC
    ST 04 라임 스톤 블랙
  • JMAC
    ST 05 샌드 스톤 그레이
  • JMAC
    ST 06 샌드 스톤 블랙
  • JMAC
    ST 07 로얄 스톤 베이지
  • JMAC
    ST 08 로얄 스톤 그레이

CORTEN

  • JMAC
    CT 01 부식 밤색
  • JMAC
    CT 02 부식 녹색
  • JMAC
    CT 03 부식 검정색
  • JMAC
    CT 04 부식 코르텐

HERITAGE

  • JMAC
    CT 05 헤리티지
  • JMAC
    CT 06 다크헤리티지

COPPER

  • COPPER
    001 동
  • COPPER
    002 녹청색
  • COPPER
    003 라이트 브라운
  • COPPER
    004 다크 브라운

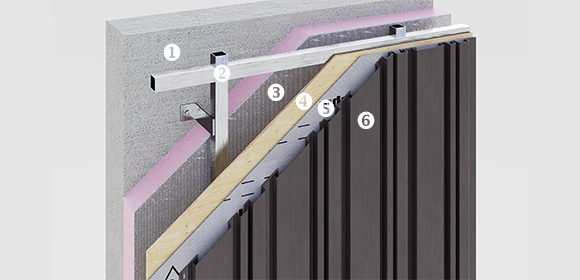

3D 전개도

    • ❶ 콘크리트
    • ❷ 각파이프
    • ❸ 단열재
    • ❹ 내수 합판
    • ❺ DELTA VENT N 투습방수지
    • ❻ JM PANEL VR255

설치 방법

  • 하지틀 공사 JM Panel VR255 설치를 위해 구조체 (철근콘크리트)에 각관 하지를 수평, 수직을 맞추어 시공합니다. 하지틀에 내수합판, 투습방수지를 시공하여 방수를 하도록 합니다.
  • JM Panel VR255 후레슁 설치 JM Panel V250 패널 설치의 완결성을 위한 후레슁 공사는 방수를 위해서도 아주 중요합니다. 각의 시공부에 맞는 후레슁을 이용하여 빗물이 패널 안쪽으로 타고 들어가는 것을 방지해 줍니다. 또한 후레슁 사용으로 디자인적 완결성을 더해줍니다.
  • JM Panel VR255 설치 JM Panel VR255 설치는 별도의 클립이나 체결부속이 필요 없이 간단한 시공이 가능합니다. 패널의 상부에 피스시공을 위한 홀이 있으며, 좌우, 상하 긴결부를 끼워서 시공하게 됩니다. JM Panel VR255 설치시 수평, 수직을 맞추어 시공하는 것이 중요합니다.
  • JM Panel VR255 시공의 편의성 JM Panel VR255 패널은 실란트의 사용을 최소화하여 실란트 사용 부위에서 발생하는 오염이 없습니다. 또한 복잡한 긴결 철물이 필요치 않은 간편한 시공방식으로 편의성이 증대되었고, 빠르고 경제적인 시공이 가능합니다.

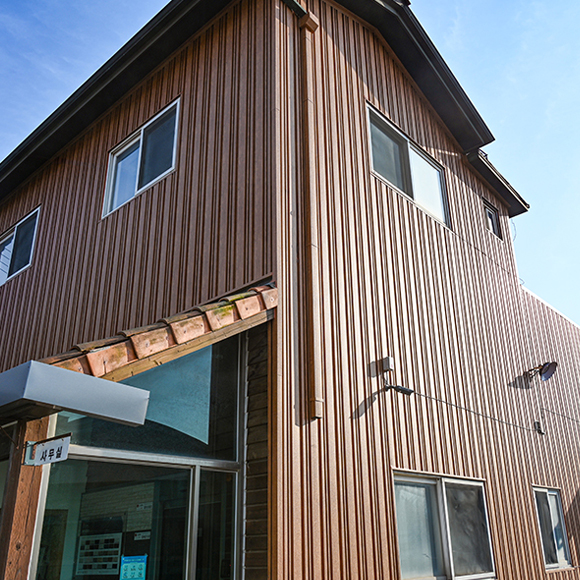

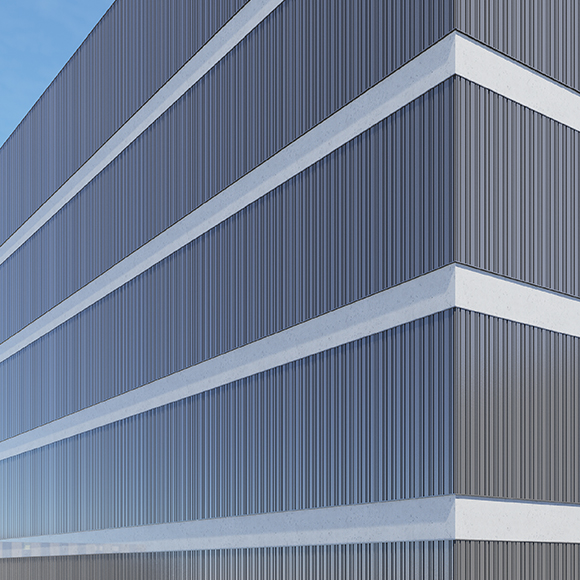

시공 사례
